Анодные заземлители

Данный раздел посвящен анодному заземлению в схемах ЭХЗ стальных подземных нефте- и газопроводов.

Это обязательная часть системы электрохимзащиты, представляющая собой техническое устройство (электрод), компенсирующее отрицательный заряд грунта положительными ионами.

Подключается к плюсовой шине источника постоянного тока (СКЗ).



Газораспределительная сеть Республики Беларусь нуждается в модернизации схем катодной защиты в части усиления (замены) анодных заземлений ввиду применения в качестве устройств АЗ бывших в употреблении стальных рельс или чугунных труб. Ведь традиционное решение имеет ряд существенных технических и экологических нюансов. Нестабильные электрические характеристики, связанные с возникновением высокоомной пленки на поверхности рельсы, быстрое растворение в электролите грунта (10 кг/Ом*М) и последующие затраты на восстановление лишь открывают этот список. Ионы железа в результате растворения жертвенного анода загрязняют грунтовые воды, а ведь государство вкладывает средства в строительство станций обезжелезивания воды...

В стране-соседке нефтегазодобывающая отрасль намного ранее сформировала запрос рынку на разработку инновационных нерастворимых и малорастворимых анодов. И стоит отметить, что технические решения, многообразие материалов и форм впечатляют. Далее мы будем подробнее останавливаться на наиболее распространенных типах АЗ.

По способу размещение анодные заземлители делят на:

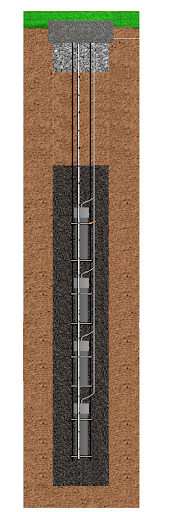

а) глубинные АЗ. Устанавливаются в глубокие скважины, ниже уровня промерзания грунта. Представляют собой цепь соединенных в секцию электродов, тело которых как правило размещено в среду активатора прианодного пространства, заключенного в оцинкованный тонколистовой кожух. Модульность конструкции позволяет собрать "гирлянду" требуемой конфигурации.



б) поверхностные АЗ. Устанавливаются на том же уровне, что и защищаемое изделие.

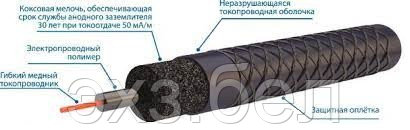

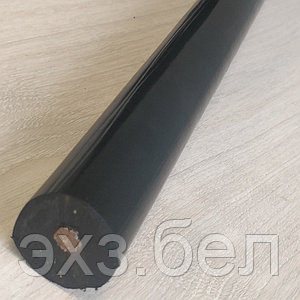

в) протяженные АЗ. Выполнены в виде токоведущего проводника, размещенного коаксиально вдоль центральной оси, заключенного в электропроводящую оболочку (графитонаполненный полимер). Вокруг расположен минеральный активатор (графитовая мука), токопроводящая тканевая оболочка, оплетка. Монтаж производится в одной траншее с защищаемым трубопроводом.

Далее мы будем рассматривать материалы, используемые в производстве анодных заземлителей, их преимущества, недостатки. Об этом - в товарных позициях.
