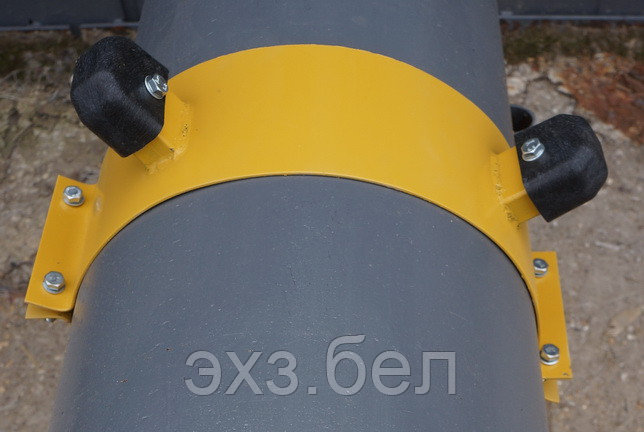

Опорно-направляющее кольцо ОНК (спейсер) с опорам ползунами

Опорно-направляющее кольцо (ОНК) состоит из металлических сегментов с установленными на них диэлектрическими опорами. Сегменты ОНК соединяются между собой болтами.

Количество сегментов и диэлектрических опор зависит от диаметра и типа рабочего трубопровода, а также от длины трубопроводного перехода.

Кольца обеспечивают электрическую изоляцию между двумя трубами, устойчивы к химической коррозии, давлению, механическим и термическим ударам.

• ОНК с опорами ползунами (материал опор - полиэтилен, полиамид);
• ОНК с роликовыми опорами (материал опор - полиэтилен, полиамид), в том числе с усиленными опорами и роликами большого диаметра из полиамида;
• ОНК с комбинированными опорами (нижние опоры в кольце - роликовые , верхние опоры - ползуны);
• ОНК с устройством для пропуска кабелей связи (1 и 2) (ОКС);
• ОНК с обеспечением центрирования трубопровода в кожухе ( ОНК - ЦЕНТРИРУЮЩИЕ ) за счет изменения высоты опор колец ОНК;
• ОНК групповые (сдвоенные) для обеспечения протаскивания нескольких (двух и более) рабочих труб через трубу кожух (футляр) и закрепения на отметках предусмотренных проектом.
• В зависимости от требований заказчика кольца ОНК комплектуются защитными прокладками (варианты исполнения прокладок: резина, скальный лист).

Информация для заказа:

• наружный диаметр рабочего трубопровода (с учетом используемой изоляции, мм/ внутренний диаметр трубопровода кожуха, мм;
• тип опор колец ОНК : ползуны, роликовые, комбинированные;
• необходимость центрирования;
• необходимость и тип прокладки под ОНК : резина, скальный лист (СЛ);
• требуемые дополнительные элементы: пропуски для кабелей связи (количество и диаметр пропусков), объединение ОНК в группу для одновременного протаскивания нескольких труб малого диаметра через кожух;
