В процессе строительства и эксплуатации нефте- и газопроводов первостепенное значение имеет их коррозионная стойкость. От этого показателя будет зависеть срок службы и надежность трубного транспорта. Именно коррозия является в том числе причиной снижения пропускной способности трубы из-за вынужденного снижения рабочего давления.

Как говорилось ранее, электрохимическая защита ЭХЗ включает в себя комплекс средств, оборудования и мероприятий, обеспечивающих принудительное замедление коррозионных процессов стали. Суть катодной защиты заключается в подаче на сталь трубы постоянного тока с целью смещения естественного потенциала стали в область более отрицательных значений, чем естественный потенциал. В результате растворению будет подвергнут жертвенный анод (анодный заземлитель), а не сталь трубы.

"Сердцем" системы ЭХЗ является станция катодной защиты (СКЗ), блочной или модульной конструкции, питающаяся переменным током 0,4; 6; 10 кВ. В зависимости от количества ниток трубопроводов и исходных технических условий может применяться как несколько установок СКЗ, так и одна станция, обеспечивающая защитный потенциал.

В основе станции катодной защиты СКЗ состоит преобразователь, питающийся переменным током, а также автоматика, в ручном или автоматическом режиме изменяющая параметры выходного постоянного тока.

Ручной режим регулировки параметров применяется на станциях катодной защиты со стабильными во времени показателями сопротивления цепи ЭХЗ. Осуществляется путем переключения отводов обмотки трансформатора или с помощью тиристоров.

В случае, когда параметры цепи электрохимзащиты динамичны, устанавливаются станции катодной защиты с автоматически изменяемыми параметрами защитного тока. Такие условия обуславливаются наличием блуждающих токов, изменяющимся удельным сопротивлением грунта и т.д. Динамика защитного тока может зависеть от потенциала защищаемого сооружения (трубопровода), измеряемого с помощью датчика потенциала, расположенного на медно-сульфатном электроде сравнения ЭНЕС.

Предлагаемые нами станции катодной защиты имеют разрешение Госпромнадзора МЧС!

ОСОБЕННОСТИ Выпрямителя В-ОПЕ-ТМ:

  • Выпрямители В-ОПЕ-ТМ-1 размещают на открытом воздухе, климатическое исполнение У1, выпрямители В-ОПЕ-ТМ-2 устанавливаются в закрытых помещениях или в устройствах катодной защиты высоковольтных или низковольтных (УКЗВ, УКЗН и др.), климатическое исполнение У2.
  • Измеряет и поддерживает поляризационный потенциал.
  • Имеет компактные габариты и умеренную массу.
  • Раздельный учет общего времени наработки и времени работы в режиме защиты сооружения.

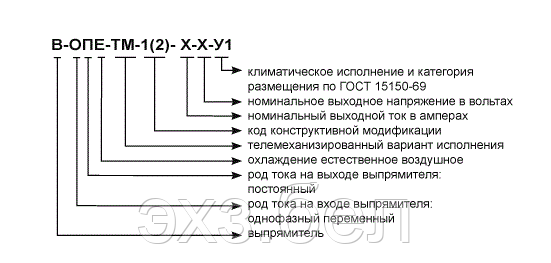

  • ТМ в названии - вариант исполнения для комплексов телемеханики.
  • Схемы выпрямителей обеспечивают дренирование блуждающих токов с защищаемого сооружения (трубы) на анодный заземлитель.

ОСНОВНЫЕ ПАРАМЕТРЫ

Наименование параметров

Норма для типов

В-ОПЕ-ТМ-1(2)-20-12-У1(2) В-ОПЕ-ТМ-1(2)-25-24-У1(2) В-ОПЕ-ТМ-1(2)-42-24-У1(2) В-ОПЕ-ТМ-1(2)-42-48-У1(2) В-ОПЕ-ТМ-1(2)-63-48-У1(2) В-ОПЕ-ТМ-1(2)-100-48-У1(2)

1. Номинальное выходное напряжение Uн, В

12

24

24

48

48

48

2. Номинальный ток I, А

20

25

42

42

63

100

3. Возможность перевода в режим удвоенного выходного напряжения 2U

есть

есть

есть

есть

есть

есть

4. Удвоенное выходное напряжение 2Uн, В

24

48

48

96

96

96

5. Номинальный ток при удвоенном выходном напряжении 0,5 I, А

10

12,5

21

21

31,5

50

6. Номинальная выходная активная мощность, кВт

0,24

0,6

1,0

2,0

3,0

4,8

7. Полная потребляемая мощность, кВА, не более

0,38

0,88

1,47

2,77

4,15

6,27

8. Коэффициент полезного действия в номинальном режиме, %, не менее

75

80

80

85

85

90

9. Напряжение питающей сети, В

165 ... 253

10. Частота питающей сети, Гц

50±3; 60±3

11. Число фаз

1

12. Коэффициент мощности в номинальном режиме, не менее

0,85

13. Коэффициент пульсаций выходного напряжения, %, не более

2

14. Диапазон регулирования выходного напряжения, %, не менее

1-100

15. Точность поддержания заданного потенциала на  сооружении, %

± 0,5

16. Точность поддержания выходного (защитного) тока, %

± 1,0

17. Масса, кг, не более

84 (61)

86 (63)

90 (69)

102(78)

133(94)

166(120)

18. Габаритные размеры, мм:



      В-ОПЕ-ТМ-1

602x420x825

602x420x1025

      В-ОПЕ-ТМ-2

500x400x752

702x382x702

19. Гарантийный срок со дня ввода выпрямителя в эксплуатацию, мес.

36

20. Гарантийный срок хранения выпрямителя, мес.

6

21. Установленный срок службы, лет

20

  • КОНСТРУКЦИЯ
  • Выполнены по блочному принципу, что обеспечивает простоту обслуживания и оперативность ремонта.
  • Степень защиты выпрямителей В-ОПЕ-ТМ-1 – IP34, а В-ОПЕ-ТМ-2 – IP10 по ГОСТ 14254-2015. Блоки управления имеют степень защиты IP44.
  • Охлаждение естественное воздушное.
  • Выпрямители В-ОПЕ-ТМ-1 имеют датчик несанкционированного доступа.
  • Для удобства подъема и транспортирования в верхней части боковин шкафа имеются четыре отверстия.
  • Предусмотрена возможность установки на плоском основании и крепление четырьмя болтами, а также возможность установки на вертикальной стене или железобетонной опоре с использованием дополнительной рамы.
  • Подвод кабелей осуществляется снизу, через специальные патрубки. Уплотнение патрубков рекомендуется осуществлять с помощью пенополиуретана.
  • Конструкция контактных зажимов допускает подключение проводов и кабелей как оконцованных, так и без оконцевания.
  • По способу защиты человека от поражения электрическим током соответствует классу 01 ГОСТ 12.2.007.0-75.
  • Отвечают требованиям пожаробезопасности согласно ГОСТ 12.1.004-91.
