Выпрямитель В-ОПЕ
от 1 000 руб.
- Под заказ
- Код: В-ОПЕ
Отправка с 05 мая 2024- +375 (29) 615-98-05A1
- +375 (29) 864-41-88MTS
В процессе строительства и эксплуатации нефте- и газопроводов первостепенное значение имеет их коррозионная стойкость. От этого показателя будет зависеть срок службы и надежность трубного транспорта. Именно коррозия является в том числе причиной снижения пропускной способности трубы из-за вынужденного снижения рабочего давления.
Как говорилось ранее, электрохимическая защита ЭХЗ включает в себя комплекс средств, оборудования и мероприятий, обеспечивающих принудительное замедление коррозионных процессов стали. Суть катодной защиты заключается в подаче на сталь трубы постоянного тока с целью смещения естественного потенциала стали в область более отрицательных значений, чем естественный потенциал. В результате растворению будет подвергнут жертвенный анод (анодный заземлитель), а не сталь трубы.
"Сердцем" системы ЭХЗ является станция катодной защиты (СКЗ), блочной или модульной конструкции, питающаяся переменным током 0,4; 6; 10 кВ. В зависимости от количества ниток трубопроводов и исходных технических условий может применяться как несколько установок СКЗ, так и одна станция, обеспечивающая защитный потенциал.
В основе станции катодной защиты СКЗ состоит преобразователь, питающийся переменным током, а также автоматика, в ручном или автоматическом режиме изменяющая параметры выходного постоянного тока.
Ручной режим регулировки параметров применяется на станциях катодной защиты со стабильными во времени показателями сопротивления цепи ЭХЗ. Осуществляется путем переключения отводов обмотки трансформатора или с помощью тиристоров.
В случае, когда параметры цепи электрохимзащиты динамичны, устанавливаются станции катодной защиты с автоматически изменяемыми параметрами защитного тока. Такие условия обуславливаются наличием блуждающих токов, изменяющимся удельным сопротивлением грунта и т.д. Динамика защитного тока может зависеть от потенциала защищаемого сооружения (трубопровода), измеряемого с помощью датчика потенциала, расположенного на медно-сульфатном электроде сравнения ЭНЕС.
Предлагаемые нами станции катодной защиты имеют разрешение Госпромнадзора МЧС!

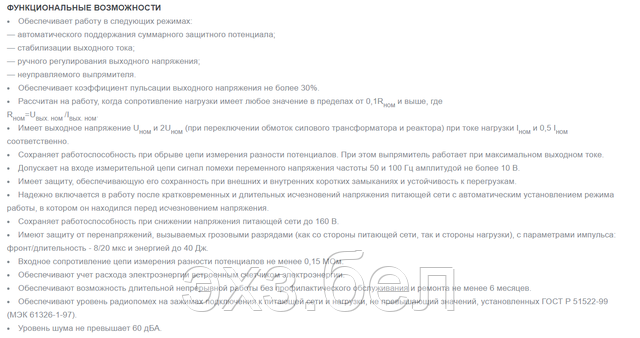

ОСОБЕННОСТИ Выпрямителя В-ОПЕ
- Размещаются на открытом воздухе, климатическое исполнение У1.
- Могут быть установлены в закрытых помещениях и в устройствах катодной защиты высоковольтных/низковольтных (УКЗВ, УКЗН)
- Измерение и поддержание защитного тока или суммарного потенциала.
- Компактные размеры и умеренная масса.
- Могут быть использованы в комплексе телемеханики.
ОСНОВНЫЕ ПАРАМЕТРЫ
| Наименование параметров | В-ОПЕ-3-25-24-У1 | В-ОПЕ-3-42-24-У1 | В-ОПЕ-3-42-48-У1 | В-ОПЕ-3-63-48-У1 |
|---|---|---|---|---|
|
1. Номинальное выходное напряжение Uн, В |
24 |
24 |
48 |
48 |
|
2. Номинальный ток I, А |
25 |
42 |
42 |
63 |
|
3. Возможность перевода в режим удвоенного выходного напряжения 2Uн |
есть |
есть |
есть |
есть |
|
4. Удвоенное выходное напряжение 2Uн, В |
48 |
48 |
96 |
96 |
|
5. Номинальный ток при удвоенном выходном напряжении 0,5 I, А |
12,5 |
21 |
21 |
31,5 |
|
6. Номинальная выходная активная мощность, кВт |
0,6 |
1,0 |
2,0 |
3,0 |
|
7. Полная потребляемая мощность, кВА, не более |
0,88 |
1,47 |
2,77 |
4,15 |
|
8. Коэффициент полезного действия в номинальном режиме, %, не менее |
75 |
77 |
80 |
83 |
|
9. Напряжение питающей сети, В |
165 ... 253 |
|||
|
10. Частота питающей сети, Гц |
50±2 |
|||
|
11. Число фаз |
1 |
|||
|
12. Коэффициент мощности в номинальном режиме, не менее |
0,85 |
|||
|
13. Коэффициент пульсаций выходного напряжения, %, не более |
30 |
|||
|
14. Диапазон регулирования выходного напряжения, %, не менее |
1-100 |
|||
|
15. Точность поддержания выходного (защитного) тока, % |
± 1,0 |
|||
|
16. Масса, кг, не более |
80 |
90 |
100 |
120 |
|
17. Габаритные размеры, мм |
602х420х850 |
|||
|
18. Гарантийный срок со дня ввода выпрямителя в эксплуатацию, мес. |
36 |
|||
|
19. Гарантийный срок хранения выпрямителя, мес. |
6 |
|||
|
20. Установленный срок службы, лет |
20 |
|||
| Основные | |
|---|---|
| Производитель | Сигнал |
| Страна производитель | Россия |
| Гарантийный срок | 12 мес |
- Цена: от 1 000 руб.
