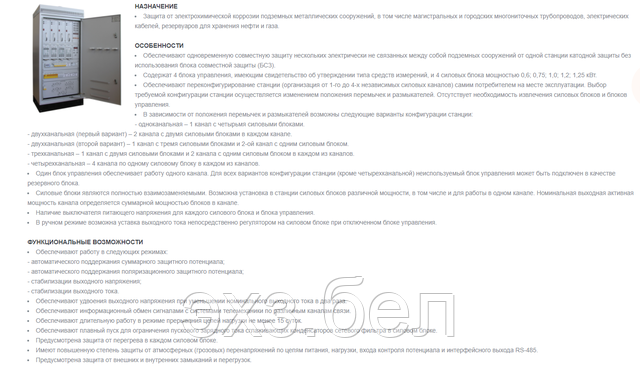

Станция катодной защиты СКЗ-ИП-Б4К

В процессе строительства и эксплуатации нефте- и газопроводов первостепенное значение имеет их коррозионная стойкость. От этого показателя будет зависеть срок службы и надежность трубного транспорта. Именно коррозия является в том числе причиной снижения пропускной способности трубы из-за вынужденного снижения рабочего давления.

Как говорилось ранее, электрохимическая защита ЭХЗ включает в себя комплекс средств, оборудования и мероприятий, обеспечивающих принудительное замедление коррозионных процессов стали. Суть катодной защиты заключается в подаче на сталь трубы постоянного тока с целью смещения естественного потенциала стали в область более отрицательных значений, чем естественный потенциал. В результате растворению будет подвергнут жертвенный анод (анодный заземлитель), а не сталь трубы.

"Сердцем" системы ЭХЗ является станция катодной защиты (СКЗ), блочной или модульной конструкции, питающаяся переменным током 0,4; 6; 10 кВ. В зависимости от количества ниток трубопроводов и исходных технических условий может применяться как несколько установок СКЗ, так и одна станция, обеспечивающая защитный потенциал.

В основе станции катодной защиты СКЗ состоит преобразователь, питающийся переменным током, а также автоматика, в ручном или автоматическом режиме изменяющая параметры выходного постоянного тока.

Ручной режим регулировки параметров применяется на станциях катодной защиты со стабильными во времени показателями сопротивления цепи ЭХЗ. Осуществляется путем переключения отводов обмотки трансформатора или с помощью тиристоров.

В случае, когда параметры цепи электрохимзащиты динамичны, устанавливаются станции катодной защиты с автоматически изменяемыми параметрами защитного тока. Такие условия обуславливаются наличием блуждающих токов, изменяющимся удельным сопротивлением грунта и т.д. Динамика защитного тока может зависеть от потенциала защищаемого сооружения (трубопровода), измеряемого с помощью датчика потенциала, расположенного на медно-сульфатном электроде сравнения ЭНЕС.
