Станция катодной защиты СКЗ ИП Б3

В процессе строительства и эксплуатации нефте- и газопроводов первостепенное значение имеет их коррозионная стойкость. От этого показателя будет зависеть срок службы и надежность трубного транспорта. Именно коррозия является в том числе причиной снижения пропускной способности трубы из-за вынужденного снижения рабочего давления.

Как говорилось ранее, электрохимическая защита ЭХЗ включает в себя комплекс средств, оборудования и мероприятий, обеспечивающих принудительное замедление коррозионных процессов стали. Суть катодной защиты заключается в подаче на сталь трубы постоянного тока с целью смещения естественного потенциала стали в область более отрицательных значений, чем естественный потенциал. В результате растворению будет подвергнут жертвенный анод (анодный заземлитель), а не сталь трубы.

"Сердцем" системы ЭХЗ является станция катодной защиты (СКЗ), блочной или модульной конструкции, питающаяся переменным током 0,4; 6; 10 кВ. В зависимости от количества ниток трубопроводов и исходных технических условий может применяться как несколько установок СКЗ, так и одна станция, обеспечивающая защитный потенциал.

В основе станции катодной защиты СКЗ состоит преобразователь, питающийся переменным током, а также автоматика, в ручном или автоматическом режиме изменяющая параметры выходного постоянного тока.

Ручной режим регулировки параметров применяется на станциях катодной защиты со стабильными во времени показателями сопротивления цепи ЭХЗ. Осуществляется путем переключения отводов обмотки трансформатора или с помощью тиристоров.

В случае, когда параметры цепи электрохимзащиты динамичны, устанавливаются станции катодной защиты с автоматически изменяемыми параметрами защитного тока. Такие условия обуславливаются наличием блуждающих токов, изменяющимся удельным сопротивлением грунта и т.д. Динамика защитного тока может зависеть от потенциала защищаемого сооружения (трубопровода), измеряемого с помощью датчика потенциала, расположенного на медно-сульфатном электроде сравнения ЭНЕС.

ОСОБЕННОСТИ

• Размещаются на открытом воздухе, климатическое исполнение У1.
• Построены по блочному принципу. Силовые блоки выполнены по схеме инверторного преобразователя с корректором коэффициента мощности. Силовые блоки преобразователя соединены параллельно. При выходе из строя одного или нескольких блоков обеспечивается работоспособность станции в пределах суммарной мощности исправных блоков. В зависимости от исполнений станция комплектуется силовыми блоками мощностью 0,75 кВт или 1,2 кВт.
• Высокий коэффициент полезного действия.
• Информационный обмен сигналами с системами телемеханики осуществляется:
  - по физической двухпроводной линии через последовательный цифровой интерфейс RS-485 по протоколу обмена MODBUS;
  - через встроенный модем связи по GSM/GPRS-каналам мобильной связи.
• Повышенная степень защиты от атмосферных (грозовых) перенапряжений.


• УСЛОВИЯ ЭКСПЛУАТАЦИИ


• Обеспечивают надежную и устойчивую работу в условиях воздействия следующих климатических факторов:
  - верхнее значение температуры окружающего воздуха +45°С;
  - нижнее значение температуры окружающего воздуха минус 45°С;
  - верхнее значение относительной влажности окружающего воздуха 98%.

КОНСТРУКЦИЯ

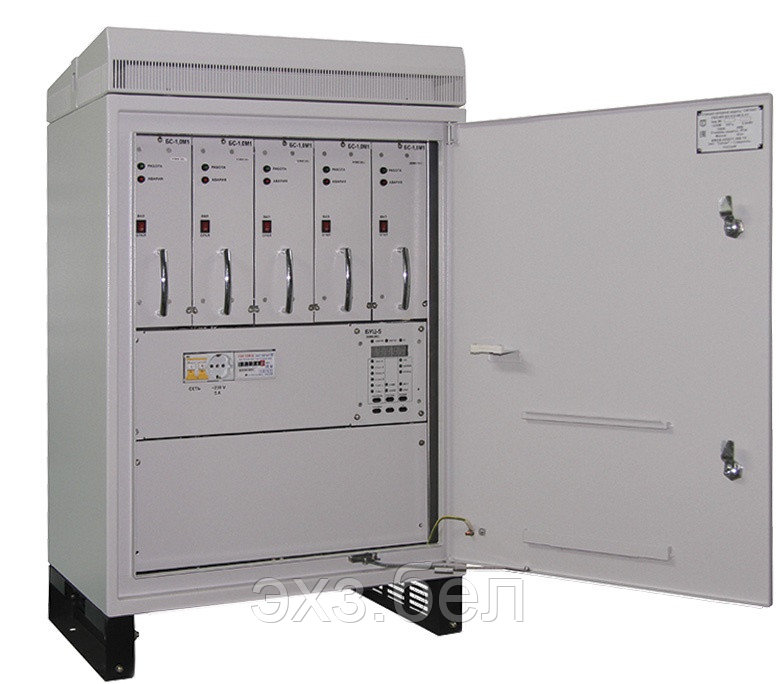

• Шкаф антивандальный с размещенным блоком управления и быстросъемными силовыми блоками.
• Степень защиты IP34 по ГОСТ 14254–2015.
• Охлаждение естественное воздушное.
• Одностороннее обслуживание.
• Надежный электрический контакт с кабелем без применения наконечников и других видов оконцевания жил сечением до 35 мм².
• Соответствуют классу 01 ГОСТ 12.2.007.0-75 по способу защиты человека от поражения электрическим током.
• Обеспечена защита от грызунов и пресмыкающихся.
• Соответствуют требованиям пожаробезопасности согласно ГОСТ 12.1.004-91.

• ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
• Обеспечивают работу в следующих режимах:
  - автоматического поддержания суммарного защитного потенциала;
  - автоматического поддержания поляризационного защитного потенциала;
  - стабилизации выходного напряжения;
  - стабилизации выходного тока.
• Станции СКЗ-ИП-Б2 и СКЗ-ИП-Б3 обеспечивают возможность переключения в режим удвоенного номинального выходного напряжения при снижении номинального выходного тока до 0,5 I_н. Переключение на удвоенный режим выходного напряжения осуществляется установкой перемычек в соответствующие положения на коммутационной панели станции.
• Обеспечивают ограничение выходного тока при возникновении перегрузки.
• Сохраняют работоспособность в диапазоне питающих напряжений от 150 В до 264 В.
• Обеспечивают включение в ранее установленный режим после кратковременного и длительного исчезновения напряжения питающей сети.
• Имеют защиту от грозовых перенапряжений.
• Переходят в режим стабилизации ранее установленного выходного тока при обрыве цепи электрода сравнения.
• Обеспечивают раздельный учет общего времени наработки и времени работы в режиме защиты сооружения.
• Обеспечивают учет расхода электроэнергии встроенным счетчиком электроэнергии класса точности 1,0.
• Имеют контрольные гнезда для подключения внешних измерительных приборов.
• Имеют защиту от внешних и внутренних коротких замыканий и защиту при выходе питающего напряжения за пределы диапазона 150 ÷ 264 В.
• Обеспечивают уровень радиопомех на зажимах подключения к питающей сети и нагрузки, не превышающий значений, установленных ГОСТ Р 51522-99 (МЭК 61326-1-97) для оборудования класса А.
• Уровень шума не превышает 60 дБА.

СОВМЕСТНАЯ РАБОТА С КОМПЛЕКСАМИ ТЕЛЕМЕХАНИКИ

• Подключение к устройствам телемеханики для осуществления функций телеметрии и дистанционного регулирования выходных параметров по интерфейсу RS-485 (протокол MODBUS RTU).
• Имеется гальваническая развязка по цепям телемеханики.




•
