ОСОБЕННОСТИ
- Предназначены для размещения на открытом воздухе, климатическое исполнение У, категория размещения 1.
- Построены по блочному принципу. Силовые блоки выполнены по схеме инверторного преобразователя с корректором коэффициента мощности. Силовые блоки преобразователя соединены параллельно. При выходе из строя одного или нескольких блоков обеспечивается работоспособность станции в пределах суммарной мощности исправных блоков. В зависимости от исполнений станция комплектуется силовыми блоками мощностью 0,75 кВт или 1,2 кВт.
- Высокий коэффициент полезного действия.
- Информационный обмен сигналами с системами телемеханики осуществляется:
- по физической двухпроводной линии через последовательный цифровой интерфейс RS-485 по протоколу обмена MODBUS;
- через встроенный модем связи по GSM/GPRS-каналам мобильной связи. - Повышенная степень защиты от атмосферных (грозовых) перенапряжений.
- УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Обеспечивают надежную и устойчивую работу в условиях воздействия следующих климатических факторов:
- верхнее значение температуры окружающего воздуха +45°С;
- нижнее значение температуры окружающего воздуха минус 45°С;
- верхнее значение относительной влажности окружающего воздуха 98%.
КОНСТРУКЦИЯ

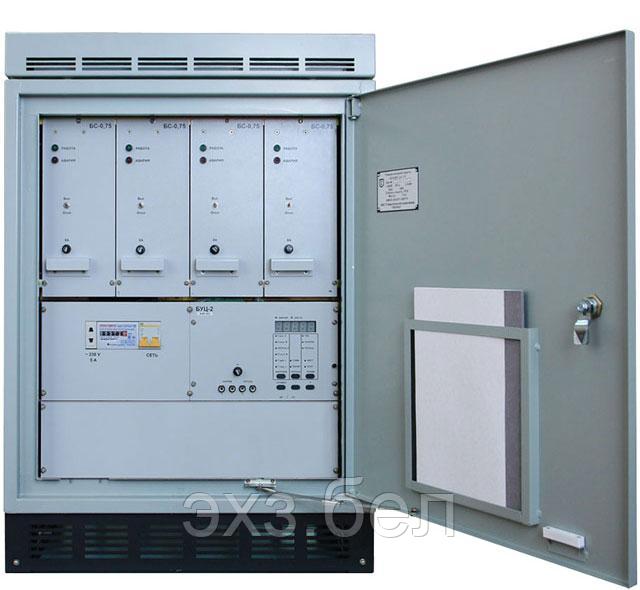

- Шкаф антивандальный с размещенным блоком управления и быстросъемными силовыми блоками.
- Степень защиты IP34 по ГОСТ 14254–2015.
- Охлаждение естественное воздушное.
- Одностороннее обслуживание.
- Надежный электрический контакт с кабелем без применения наконечников и других видов оконцевания жил сечением до 35 мм2.
- Соответствуют классу 01 ГОСТ 12.2.007.0-75 по способу защиты человека от поражения электрическим током.
- Обеспечена защита от грызунов и пресмыкающихся.
- Соответствуют требованиям пожаробезопасности согласно ГОСТ 12.1.004-91.
- ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- Обеспечивают работу в следующих режимах:
- автоматического поддержания суммарного защитного потенциала;
- автоматического поддержания поляризационного защитного потенциала;
- стабилизации выходного напряжения;
- стабилизации выходного тока. - Станции СКЗ-ИП-Б2 и СКЗ-ИП-Б3 обеспечивают возможность переключения в режим удвоенного номинального выходного напряжения при снижении номинального выходного тока до 0,5 Iн. Переключение на удвоенный режим выходного напряжения осуществляется установкой перемычек в соответствующие положения на коммутационной панели станции.
- Обеспечивают ограничение выходного тока при возникновении перегрузки.
- Сохраняют работоспособность в диапазоне питающих напряжений от 150 В до 264 В.
- Обеспечивают включение в ранее установленный режим после кратковременного и длительного исчезновения напряжения питающей сети.
- Имеют защиту от грозовых перенапряжений.
- Переходят в режим стабилизации ранее установленного выходного тока при обрыве цепи электрода сравнения.
- Обеспечивают раздельный учет общего времени наработки и времени работы в режиме защиты сооружения.
- Обеспечивают учет расхода электроэнергии встроенным счетчиком электроэнергии класса точности 1,0.
- Имеют контрольные гнезда для подключения внешних измерительных приборов.
- Имеют защиту от внешних и внутренних коротких замыканий и защиту при выходе питающего напряжения за пределы диапазона 150 ÷ 264 В.
- Обеспечивают уровень радиопомех на зажимах подключения к питающей сети и нагрузки, не превышающий значений, установленных ГОСТ Р 51522-99 (МЭК 61326-1-97) для оборудования класса А.
- Уровень шума не превышает 60 дБА.
СОВМЕСТНАЯ РАБОТА С КОМПЛЕКСАМИ ТЕЛЕМЕХАНИКИ
- Подключение к устройствам телемеханики для осуществления функций телеметрии и дистанционного регулирования выходных параметров по интерфейсу RS-485 (протокол MODBUS RTU).
- Имеется гальваническая развязка по цепям телемеханики.
Телеизмерение | - выходного напряжения; - выходного тока; - защитного (суммарного или поляризационного) потенциала; - количества потребляемой электроэнергии; - напряжения питающей сети; - температуры внутри шкафа; - времени наработки; - времени защиты. |
Телесигнализация | - несанкционированного доступа в СКЗ; - включенного состояния; - аварийного состояния; - дистанционного режима работы; - обрыва электрода сравнения. |
Телерегулирование | - регулирование выходного тока, выходного напряжения или защитного потенциала (в зависимости от режима работы); - переключение режима работы станции. |
Телеуправление | - включение/отключение силовых блоков; - переключение режима измерения потенциала (суммарный/поляризационный). |
Основные | |
---|---|
Производитель | Сигнал |
Страна производитель | Россия |
Гарантийный срок | 12 мес |
- Цена: от 1 000 руб.
