Электрод сравнения ЭСМС ПВЕК длительного действия применяется в системах электрохимической защиты нефтегазопроводов для измерения поляризационного и суммарного потенциалов.
Устанавливается на глубину ниже уровня промерзания грунта с выводом проводников в контрольно-измерительный пункт (КИП) или ковер.
Устройство полностью готово к эксплуатации, заправка электролитом не требуется.
Корпус изготовлен из ударопрочного материала, что обеспечивает безупречные эксплуатационные характеристики.
Керамическая мембрана обеспечивает электролитический контакт с почвой.
Электрод сравнения изготавливается в двух модификациях:
- ЭСМС.ПВЕК — стандартная;

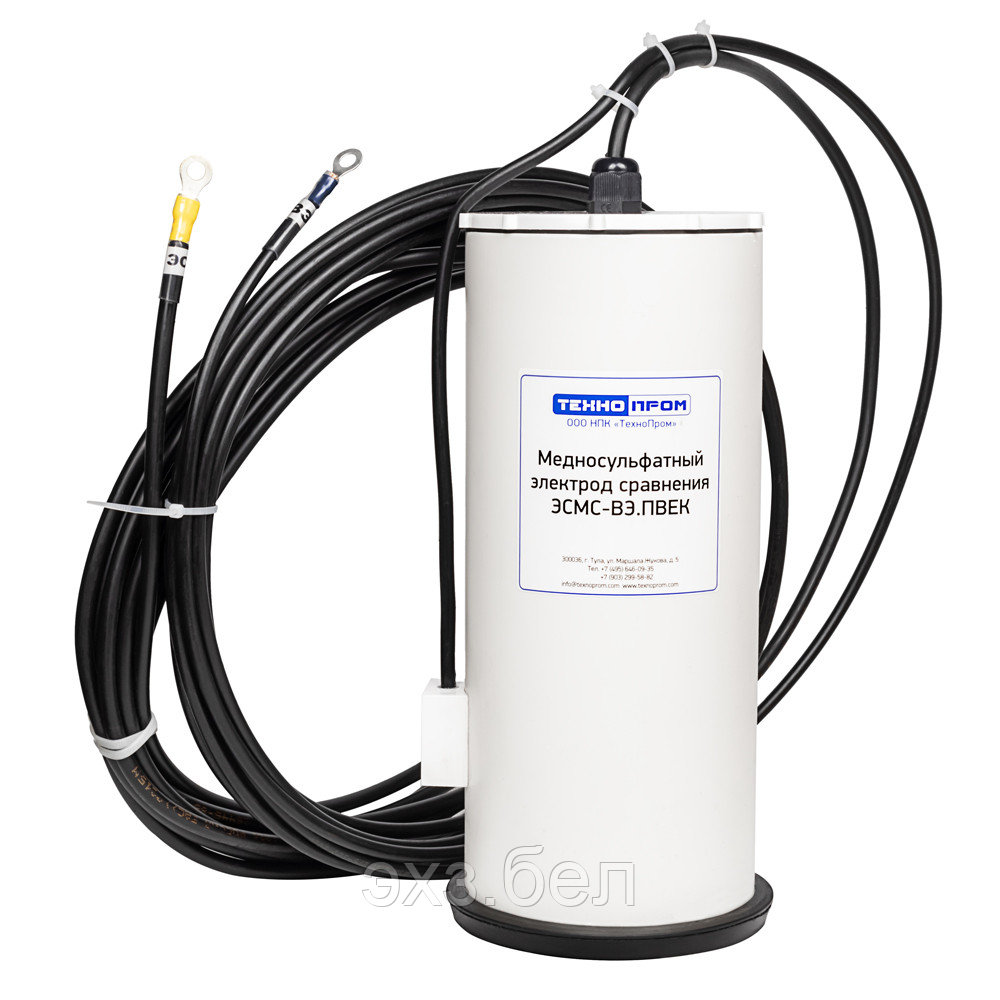

- ЭСМС-ВЭ.ПВЕК — со вспомогательным электродом.
Внутренний корпус электрода сравнения ЭСМС.ПВЕК (2) заполнен медным купоросом (4), в который погружен медный электрод (3) в форме спирали из чистой рафинированной меди.
Ионообменная мембрана (5) предназначена для поддержания постоянного электролитического контакта электрода сравнения с контактной массой (10) и сохранения объема электролита (4) во внутреннем корпусе (2).
Контактная масса (10) выполнена на основе бентонитовой глины и предназначена для обеспечения контакта электрода сравнения с грунтом в слабо увлажненных грунтах. Электролитический контакт между контактной массой и грунтом происходит через пористую диафрагму (6), установленную в нижней части корпуса (1).
Вспомогательный электрод (7) предназначен для измерения поляризационного (без омической составляющей) потенциала трубопровода.
Выводы от медного электрода (3) выполнен проводом ВПП 1х6, от вспомогательного электрода (7) проводом ВПП 1х2,5 длиной не менее 5 м. Для удобства обслуживания, кабельные выводы промаркированы информационными бирками и снабжены кабельными наконечниками (9).
Электроды сравнения имеют стабильное значение собственного потенциала, что позволяет производить точные измерения потенциала защищаемого сооружения.
Параметр |
Значение |
Сопротивление растеканию, кОм не более |
15 |
Потенциал по отношению к образцовому хлорсеребряному ЭСЛ, мВ |
100 ± 20 |
Длина кабельного вывода*, м, не менее |
5 |
Срок эксплуатации, лет, не менее |
15 |
Габаритные размеры (диаметр, высота), мм: |
110±11, 300±30 |
Масса с двумя кабельными выводами длиной по 5 м каждый), кг |
4 — 4,8 |
Основные | |
---|---|
Производитель | Технопром |
Страна производитель | Россия |
Гарантийный срок | 12 мес |
- Цена: от 300 руб.
